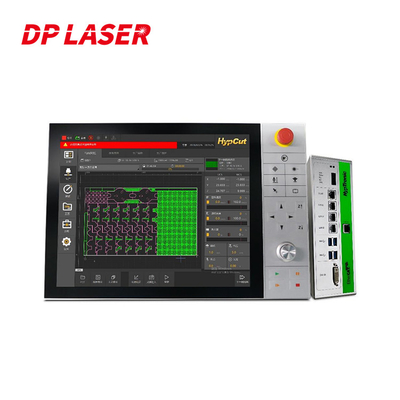

Van het de Controlesysteem FSCUT 8000A van de Hypcut de bus-Type Specifieke Laser Hoge Macht

Van de Hoge Machtshypcut van FSCUT 8000A van de de Vezellaser het bus-Type Toepassingsgerichte Systeem van de de Snijmachinecontrole

Basisinleiding

FSCUT8000 het systeem is een high-end intelligent bussysteem voor ultrahoge de laser scherpe vereisten van de machtsvezel van 8KW en hierboven. Het heeft de kenmerken van stabiliteit en betrouwbaarheid, geschikte plaatsing, het gemakkelijke zuiveren, veilige productie, rijke functies, en uitstekende prestaties; het steunt en verstrekt modulair, gepersonaliseerd, geautomatiseerde, en op basis van informatie oplossingen. Momenteel, is er een vrij rijp en high-end bus-type toepassingsgericht laser scherp systeem op de markt.

Eigenschap

1.Function
Proces: De niet-inductieve perforatie voor middelgrote en dunne platen, de bliksemperforatie voor dikke platen, de perforatie op verscheidene niveaus, perforatie en slakken de verwijdering, de afschaffing van de opvolgendetrilling, closed-loop van de luchtdruk, en de laag-door-laag fijne technologie, enz., verbeteren zeer de efficiency en de stabiliteit van high-power knipsel, en verbeteren het kernconcurrentievermogen van materiaalkracht.

Visueel overblijvend materiaal: Het gecombineerd met de mobiele lay-out van de telefoonfoto, werktuigmachine visuele realiseert plaatsen ultra-efficiënt recycling en hergebruik van overblijvend materiaal.

Rand-vindt condensator: 500mm/s de rand-vindt hoge snelheid en high-precision condensator, en verstrekken handboek, twee-punt, three-point, ook vier-punt en andere rand-vindende methodes om aan de vereisten te voldoen van speciaal-gevormde materiële rand-vindt en hoog-precisie rand-vindt.

De steun van het tekeningsformaat: steun de directe outputverwerking van originele ecologische DXF, g-code en andere tekeningen; steun gelezen hoge snelheid en schrijf verrichtingen en verwerking van speciale de dossiersoutput van LXDS en van NRP door CypNest.

UI: geleide, visuele interactie, gemakkelijk te leren.

Automatisering: Steunt automatiseringsoplossingen zoals online rolknipsel, dubbel-hoofdrolknipsel, geïntegreerd buis-blad knipsel, en ultra-grote formaat sub-regionale verwerking om meer marktontwikkeling te ontmoeten.

Geschikt onderhoud: verstrek de gegevens van de productverrichting zoals nadruktest & kaliberbepaling, fotodocument opsporing van optische wegverontreiniging, en oscilloscoop controle servo.

Informatisering: Verbind met Baichu-Gezondheidswolk, mes en andere systemen, verzamel intelligent de gebruiksstatus van materiaalcomponenten, en analyseren en herinner materiaalonderhoud eraan om de levensduur van materiaal te verlengen.

Het trekken: U kunt het grafische spoor in het HypCut-verwerkingssysteem zonder de samenwerking van derdesoftware direct trekken of uitgeven, die de efficiency van het zuiveren en aanpassing verbetert.

Geschikte functies: verstrek standaard modulaire functies zoals één-zeer belangrijke knipsel, het schoonmaken pijpen, automatische kaliberbepaling, automatische smering, uitwisseling van worktables, en sub-regionale stofextractie, toevoegend meer verkopende punten aan het materiaal.

2.Control verwant
Omdat-verbinding: Zelf-ontwikkelde omdat-Verbindingscommunicatietechnologie om anti-interference en ultra-lang-afstandstransmissie van vertoningssignalen, IO-signalen, en USB-signalen te bereiken.

Servopid zelf-optimalisering: De één-klik om het servoparameter zuiveren te voltooien, de theoretische controlevooruitgang is binnen ±0.01mm.
Intelligente hardware: realiseren de evenredige klep van de steunbus, de laser en het intelligente scherpe hoofd, volledig gesloten lijn1+1>2 effect, verbeteren prestaties en stabiliteit.

Veiligheid: de antibotsingsbescherming van de torsieafwijking, kaliberbepaling in real time van dubbel-aandrijvingssaldo, lucht-zichbewegend hindernisvermijden, het intelligente kikker springen en andere functies.

Nauwkeurigheid: De theoretische baannauwkeurigheid is ±0.005mm, het plaatsen is de nauwkeurigheid 0.01mm, en herhaalt het plaatsen de nauwkeurigheid 0.01mm is.

Snelheid: maximumsteun5g versnelling, maximum enige assnelheid 300m/min.

Mededeling: De het systeemoplossing wordt in real time van RTOS overgenomen, en de communicatie cyclus wordt verkort aan 1ms.

Algoritme: Verstrek een asymmetrisch versnelling en vertragingsalgoritme om het apparaat te maken snel en zacht in werking stellen, en de levensduur van het apparaat verbeteren.

Hoogteaanpassing: Het krachtige BCS100-hoogtecontrolemechanisme wordt bevorderd aan een systeem in real time van de busopvolgende, dat verder de de opvolgendestabiliteit en prestaties verbetert.

Toepasselijke Industrie

Geschikt voor ultrahoge de lasersnijmachines van de machtsvezel boven 8000W. Wijd gebruikt in de fabrieken van het bladmetaal, geautomatiseerde productielijnen, en grote verwerkingsposten.

FSCUT 8000A
